그 중: I: 정격 전류용량 Tc: 정격 온도 Ta: 주위 온도 R: 정격 온도에서 도체 저항 R1: 절연체의 총 열 저항 R2: 표면의 방열 저항

분석: 케이블의 정격 용량은 정격 온도와 주변 온도의 차이에 비례하고 도체 저항에 반비례합니다.다른 사양의 케이블에 대한 전류 테스트를 통해 우리는 다른 절연 외경과 다른 절연 두께도 통전 용량에 일정한 영향을 미치며, 또한 통전 용량은 배선 방법과 배선 주변의 공간에 크게 영향을 받습니다. 단일 배선, 이중 배선 및 3 배선이며 배선 공간이 크든 작든 전류 전달 용량에 영향을 미칩니다.

그림 1(OMG 실험)

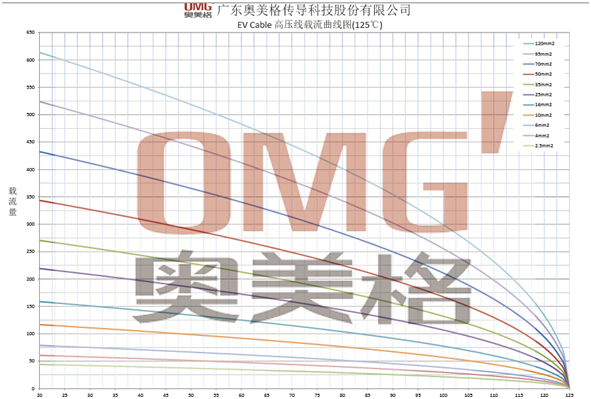

고전력 전류 출력 장치를 통해 상온에서 케이블의 전류 전달 용량을 테스트하고(그림 1 참조), 전류 전달 공식의 분석 및 비교.전류 전달 공식을 적절하게 수정한 후, 최종 결과는 보다 현실적입니다.각 사양 케이블의 장기 분석을 통해 정격 전류 전달 용량을 각각 구하고 공식을 통해 서로 다른 주변 온도에서 케이블의 다른 사양의 정격 전류 전달 곡선이 생성됩니다(그림 참조). 2).

그림 2(OMG 제품)

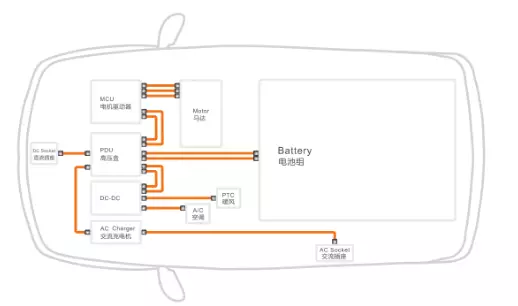

위의 전기자동차용 고전압 케이블의 정격 통전 용량 분석을 통해 도움이 필요한 분들에게 참고가 되었으면 하는 바램입니다.
