OMG EV 케이블 (전기자동차용 고전압 선재 해석 및 핵심 제품 성능)

Date:2016/11/5 15:40:53

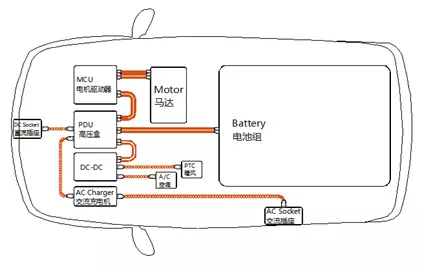

전기 자동차의 고압선은 충전 인터페이스와 배터리, 배터리 내부, 배터리와 엔진 및 기타 부품을 동력 전달용 캐리어로 연결하는 데 사용됩니다.자동차의 열악한 응용 환경으로 인해 , 전기 자동차의 고압선 재료는 매우 중요한 역할을하며 재료의 성능 요구 사항은 매우 높으며 이는 전기 자동차의 고압 라인의 핵심 중 하나입니다.

OMG EV 케이블 (전기자동차용 고전압 선재 해석 및 핵심 제품 성능)


一、전기 자동차의 고압 라인에 대한 제품 구조 요구 사항


1. 전기 자동차용 고압선의 분류:

신에너지 전기차의 핵심 부품은 배터리이며 전기차가 배터리 연결에 사용하는 첫 번째 고압선은 일반 단층 고압선이며 모터 연결은 신호 간섭을 방지해야 한다고 OMG는 덧붙였다. 차폐층에 대한 차폐된 단일층 고전압 라인; 전기 자동차의 가혹한 적용 환경으로 인해 OMG는 더 나은 온도 저항, 내마모성 및 더 나은 보호 기능을 갖춘 이중층 고전압 라인을 개발했습니다. 단층 고압선을 기준으로 하여 전기자동차에서 일반적으로 사용되는 고압선을 단층 전기자동차 고압선, 단층차폐 전기자동차 고압선, 3가지로 분류합니다. 및 이중층 전기 자동차 고압선. 2. 3가지 고압선의 구조적 차이점 (1) 단층 전기 자동차 고전압 라인: 차폐 요구 사항이 없는 장치 간의 연결, 예를 들어 축전지 간의 연결에 주로 사용됩니다. 도체: 베어 구리 절연: XLPE

OMG EV 케이블

(2) 단층 차폐 전기 자동차 고전압 라인, 주로 모터와 인버터 사이의 연결과 같이 차폐 요구 사항이 있는 장치 간의 연결에 사용됩니다.


도체: 베어 구리 절연: XLPE+주석 도금 구리 브레이드.+알루미늄 호일+외부 커버: XLPE

OMG EV 케이블

(3) 이중층 전기 자동차 고전압 라인: 배터리와 고전압 사이의 연결과 같이 진동이 심한 환경에서 주로 사용됩니다.


도체: 나동 절연: XLPE외피: XLPE

OMG EV 케이블


二、전기차용 고압 라인 제품의 성능 요구 사항


위에서 언급한 바와 같이 전기자동차의 고압선의 역할은 충전 인터페이스와 배터리, 배터리 내부, 배터리, 엔진 및 기타 부품들을 동력 전달의 캐리어로 연결하는 것이므로, 전기 자동차의 고압선의 재료는 고유한 특성을 가져야 합니다.


전기 자동차 산업 GB/T25085, GB/T 25087, QC/T1037의 관련 표준을 충족하는 것 외에도 OMGEV 케이블은 전기 자동차의 특수 적용 환경을 위해 다음과 같은 측면에서 특별히 강화되었습니다.성능 요구 사항, OMG 기업 실현 안전을 위한 가치일 뿐입니다.


1. 더 나은 절연 성능은 더 높은 전류 충격을 견딜 수 있습니다.


전기자동차가 가속 또는 상승할 때 고압선에 흐르는 전류가 매우 높아 열이 발생하기 쉬우며 일반적으로 열가소성 소재의 절연 성능은 고온 조건에서 급격히 떨어지기 때문에 절연 불량 및 합선.동시에 과도한 온도로 인해 절연 외피가 타거나 파손될 수 있습니다.대전류가 케이블 절연층에 미치는 영향을 방지하고 방지하기 위해 OMG 고전압 케이블 절연 재료 가교 폴리올레핀을 사용하여 절연체적 저항률은 70도의 고온 조건에서 1.2x1016 ohm•mm에 도달합니다(다음 3자 측정 보고서 참조). 이는 ISO6722 표준(ISO6722)의 요구 사항보다 100,000배 더 높습니다. 체적 저항 요구 사항: 1x109 ohm•mm), 고온 조건에서 절연 성능의 안정성을 보장하기 위해 제품 및 er 고온 조건에서도 안심하고 사용할 수 있으며, 철크롬을 260도의 고온에서 10초간 사용해도 녹지 않으므로 고온용융에 대해 걱정할 필요가 없습니다.

电动汽车高压线材料及关键产品性能解读

2. 더 나은 굽힘 성능 기존의 가교 케이블은 단단하고 견고하게 느껴지며 최소 곡률반경이 10배 이상인 경우가 많아 차량 내부의 좁은 공간에서는 배선의 최소 곡률반경을 충족시키지 못하는 경우가 많습니다. 강한 스트레스 문제.케이블의 장기간 스트레스의 영향과 작동 중 차량의 진동은 쉽게 피부 균열 문제를 일으킬 것입니다.이러한 이유로 OMG는 재료 배합 설계에 엄격한 요구 사항을 제시하고, 케이블의 최소 곡률반경이 3~6D(D는 케이블의 외경을 나타냄)가 되도록 하기 위해 필요하며, 결국 OMG의 최신 고전압 케이블은 다양한 노력을 통해 최소 곡률반경의 한계를 돌파했습니다. 전통적인 교차 연결 케이블의 이상적인 3-6D 요구 사항에 도달했습니다.OMG의 새로운 고전압 케이블은 실리콘처럼 부드럽고 자유롭게 비틀 수 있어 자동차의 작은 공간에서 자연스럽고 매끄러운 아름다운 라인을 보여줍니다. 고객에게 높은 평가를 받았습니다.

OMG EV 케이블

3. 케이블의 난연성능 요건 강화

탑승자에 대한 차량 화재의 위험을 고려하여 차량에 배선된 고압 케이블에 대한 OMG의 난연성 요구 사항은 업계 최고 수준에 도달했습니다. 케이블의 성능.OMG 최신 케이블의 난연 성능은 UL VW-1의 엄격한 요구 사항을 충족합니다.Shanghai Cable Institute(Shanghai Cable Research Institute의 약자)의 실제 테스트 결과는 수직 케이블이 아래에서 지속적으로 연소된다는 것입니다. 15초 동안 토치, 화염이 떠난 후 1초 이내에 자립, 내화성이 매우 좋습니다.

4. 더 높은 눈물

OMG의 최신 고전압 케이블의 인열 강도는 20N/mm 이상으로 일반 TPE 재료(일반적으로 TPE 재료는 10N/mm 미만, 실리카겔은 5N/mm 미만)의 두 배 이상이며, 케이블 처리 및 사용의 안전성을 크게 향상시킵니다.

무할로겐은 녹색 학생을 돕습니다.

기존의 가교 케이블은 케이블의 난연 성능을 향상시키기 위해 할로겐을 첨가하는 방식을 주로 사용하지만 할로겐 연소로 인해 발생하는 심한 연기와 독소는 인체와 환경에 매우 해롭습니다. 최신 할로겐 프리 난연 재료

위의 내용은 전기자동차용 고압선의 재료 및 제품 성능 요구사항으로 Omega Enterprise Standards의 제품 성능 요구사항을 강조한 것으로, OMG 고압선이 다른 제조사와 구별되는 부분이기도 합니다. 전기차용 고압선의 소재 및 제품성능 궁금한 사항이 있으시면 OMG에 글을 남겨주세요.
