EU EN50620 표준 충전 케이블
참조 표준: prEN 50620, IEC62893
인증번호:6003773.01
제품 설명:

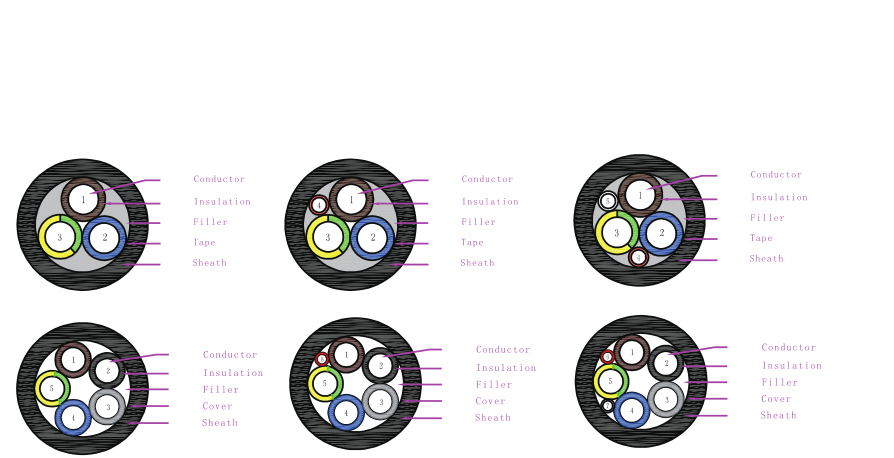

| 구조 | 케이블 특성 |
| 1.지휘자 | 정격 온도: -40℃~90℃ |
| 자료: 베어 구리 | 정격 전압: AC 300/500V, 450/750V, DC 1000V |
| 2.절연체 | 연소 테스트: VW-1 테스트 방법 UL 2556 준수 |
| 자료: ERP | 최소 굽힘 반경: ≥6*OD |
| 색상: 갈색, 파란색, 노란색/녹색 | 내전압: 2.5kVac/15min 고장 없음 |
| 3.충전재 | 저온 충격: -40℃, 균열 없음 |
| 자료: PP 코드 | 뜨거운 충격: 150℃/1h 균열 없음 |
| 4.접착 테이프 | 내유성: IRM902, IRM903, 가솔린 20h OD Variation≤15% 균열 없음 |
| 소재: 부직포 | 내압박성: Sq≤4, 압궤력≥4KN, 4≤Sq≤35, 압궤력≥11KN; |
| 5.보호 케이스 | 산 및 알칼리에 대한 내성: 168h, 인장 강도 변화 ≤30%, 신율 ≥100% |
| 소재: TPU | 환경 요구 사항: RoHS 및 REACH 준수 |
| 색상: 블랙 | |
제품 번호 |
사양 |
도체 꼬인 외경 |
도체 저항 |
기준 허용 전류 |
완전한 외경 |
패키지 |
H05BZ-F |
3×1.5mm2+(0～2)×(0.5～0.75)mm2 |
1.6 |
13.3 |
14A |
8.6~9.6 |
800m/700# |
3×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
25A |
9.8~10.8 |
800m/700# |
|
H07BZ-F |
3×1.5mm2+(0～2)×(0.5～0.75)mm2 |
1.6 |
13.3 |
14A |
8.8~9.6 |
800m/700# |
3×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
25A |
10~10.8 |
800m/700# |
|
3×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
35A |
11.5 |
500m/700# |
|
3×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
44A |
13.2 |
400m/800# |
|
3×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
62A |
16.3 |
500m/950# |
|
3×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
82A |
19 |
500m/700# |
|
5×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
20A |
13.5 |
500m/950# |
|
5×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
30A |
15 |
400m/950# |
|
5×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
38A |
16.8 |
300m/950# |
|
5×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
54A |
20 |
300m/1200# |
|
5×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
71A |
23.5 |
800m/700# |
|
5×25mm2+(0～2)×(0.5～0.75)mm2 |
7.2 |
0.78 |
94A |
29 |
800m/700# |
|
5×35mm2+(0～2)×(0.5～0.75)mm2 |
8.4 |
0.554 |
117A |
32.8 |
500m/700# |
상기 제품의 사양, 구조는 기술의 진보에 따라 변경될 수 있으며, 고객의 요구에 따라 유사한 사양으로 설계 및 제작될 수 있습니다.
